Услуги отдела архитектуры
Проектирование, Конструирование
Наши инженеры подготовят на основе ваших чертежей предложения по местам установки ограждений, типу и количеству закладных деталей, а также предложат наилучшие варианты исполнения ограждений. В своей работе мы придерживаемся государственных стандартов принятых в строительстве: СНиП, ВСН, ГОСТы.
|
|
|

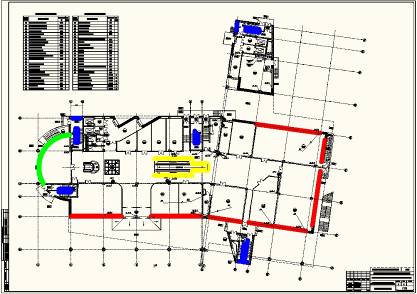

Иллюстрация №1. Наглядное изображение мест и видов лестничных ограждений по договору в ТЦ Серпантин, г. Наро-Фоминск. |
|
|
|

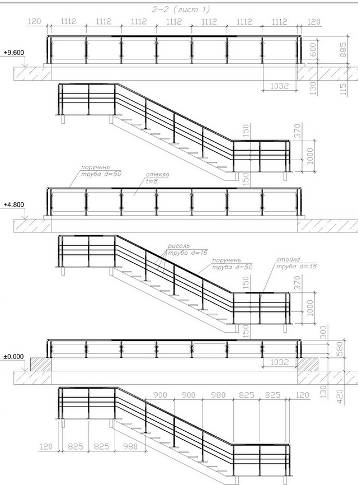

Иллюстрация №2. Разрез лестничного ограждения в ТЦ г.Москва, на пересечении Дмитровского шоссе и МКАД. Приложение к договору |
|
Конструирование Нет ничего невозможного! Если у Вас есть идея, нестандартная, яркая, которая не имеет очевидных путей решения. Мы поможем вам воплотить ее в жизнь. |
|
|
|

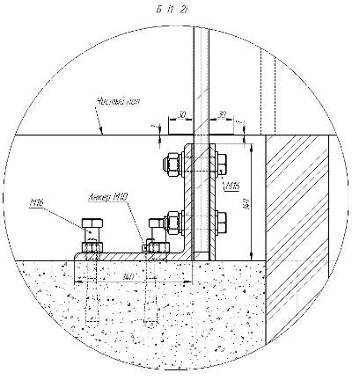

Иллюстрация №3. Конструирование не стандартного ограждения крепления стекла (деталь ограждения на несущем стекле). |
Расчет прочности
Конструкция лестничных ограждений должна удовлетворять самым жестким требованиям, ведь от надежности крепления перил часто зависит жизнь людей. Все наши стандартные конструкции ограждений из нержавейки мы рассчитали с помощью компьютерных моделей и только затем воплощаем в жизнь в металле. На протяжении более десятка лет наши металлические конструкции не утратили заложенных параметров прочности и можно с уверенностью сказать, что они прошли проверку временем.
Если вы сомневаетесь в своих расчетах по проекту принесенному нам, или же, если вы заказываете проект и исполнение нестандартных металлоконструкций у нас, мы можем предложить Вам рассчитать предельные нагрузки на элементы конструкций, степень деформации отдельных деталей, потенциальные отгибы конструкции, можем промоделировать приложение распределенных или разнонаправленных нагрузок.
Если от надежности металлоконструкции может зависеть жизнь и здоровье людей, мы сделаем расчеты прочности в любом случае. Например мы всегда рассчитываем предельные нагрузки на элементы ограждений, козырька, цельностеклянные перегородки.
|
|
Пример №1 Расчеты предельных нагрузок на отдельный элемент ограждения атриума на самонесущем стекле. Проект ограждения балкона гостиницы пять звезд, г.Москва.
|
|
|
|
Пример №2 - расчет допустимых отгибов рамки стекла на французском балконе при приложении нагрузки в 300кг. Здание в Гранатном переулке, г. Москва.
|
|
|
|

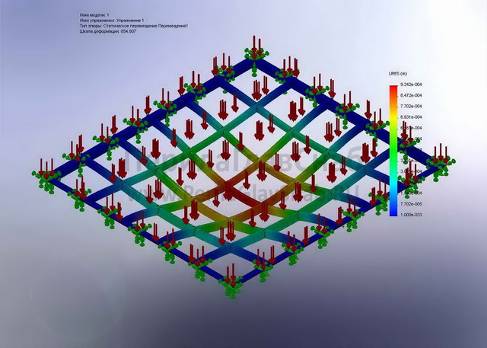

Пример №3, расчет прочности и отгибов стеклянного пола в ТРЦ РИО, г.Москва.
|
Визуализация
Всегда приятно до момента подписания договора получить представление каким образом будет выглядеть ваша мечта. Наш отдел архитектуры и дизайна доработает чертежи конструктора, обтянет металлоконструкции текстурами, выставит свет и подготовит фотореалистичную визуализацию лестничного ограждения, козырька или цельностеклянной перегородки.
К вашим услугам несколько ступеней фотореалистичности. В минимальной реализации картинка может обладать основными чертами будущей конструкции. Максимальная проработка потребует несравнимо больше времени на конструирование света, наложение улучшенных и более сложных текстур и будет обладать множеством нюансов. Степень проработки зависит только от вашего желания. Если вы не сможете сразу отличить картинку от фотографии, значит наши визуализаторы славно потрудились.
|
|
Пример №1. Визуализация атриума автосалона для иллюстрации одного из приложений договора. г. Москва, ул. Дорогобушская, автосалон Ситроен. |
|
|
Пример №2. Вид с камеры №2. Визуализация стеклянных перегородок в автосалоне Ситроен на пересечении ул. Рябиновая и ул. Дорогобушская г.Москва. Выполнена бесплатно в приложение к договору. |
|
|
|
Пример №3. Иллюстрация к дизайн проекту ограждения вентиляционной шахты на обслуживаемой кровле дома в Арбатском переулке. |
|
|
|
Пример №3. Коллаж-иллюстрация к дизайн проекту ограждения вентиляционной шахты на обслуживаемой кровле дома в Арбатском переулке. Выполнена бесплатно, для иллюстрации конструкции, описанной в договоре, в дополнение к чертежам. |
|
|
|
Иллюстрация №4 Визуализация ограждений в Центре матери и ребенка в г. Красногорск. Подготовлено в качестве приложения к договору. Подготовлена в качестве бесплатного приложения к договору. |
