Комплект профиля козырькового анодированного, для стекла 16 мм (8+8 мм), 3000 мм k300-16-3000

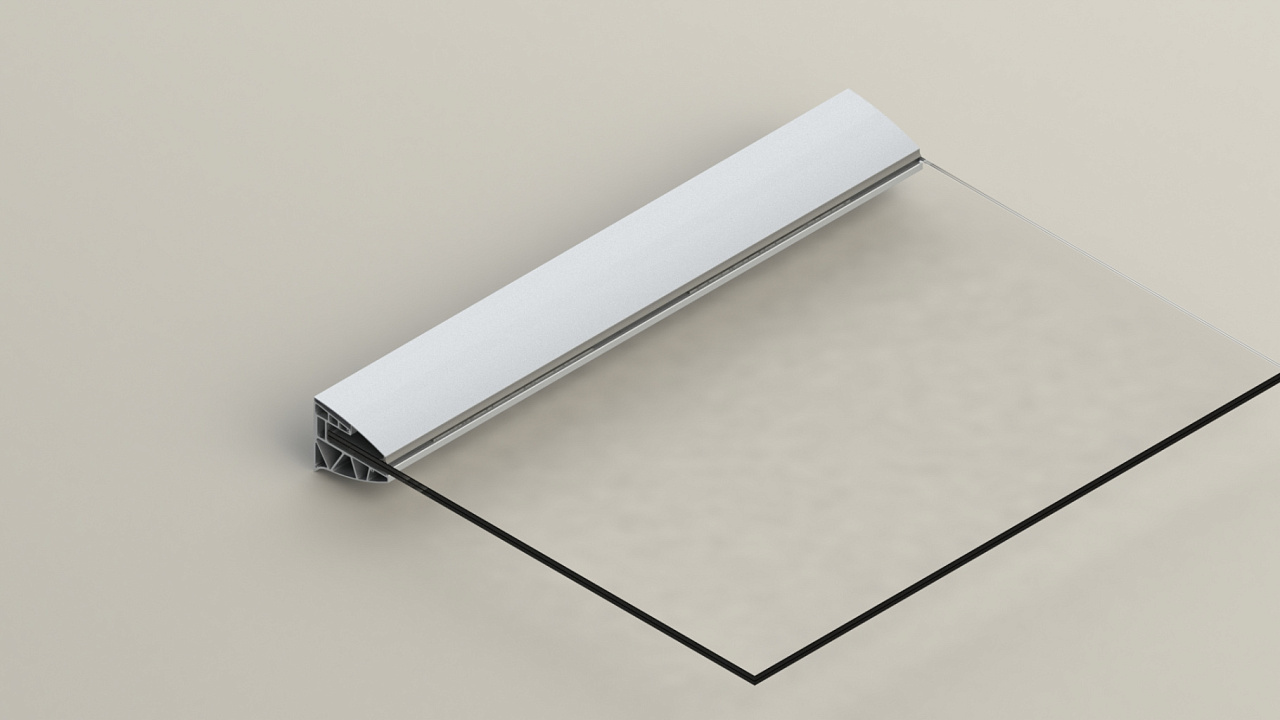

Алюминиевый зажимной профиль для монтажа козырьков без каркаса и стеклодержателей. Профиль крепится к стене и зажимает триплекс козырька.
Средняя длина выноса козырьков на профиле составляет 1200 мм. Профиль k300 позволяет смонтировать козырек с выносом до 1600 мм. Чем больше вынос козырька, тем эффективнее защита от осадков и солнечных лучей. Большой козырек защитит не только дверь, но и крыльцо дома, особенно ступеньки и перила наружной лестницы.
Требуются отверстия в стекле. Перед тем как сверлить отверстия в стекле, необходимо установить стекло в профиль, наметить отверстия, затем просверлить по отметкам. Стекло закаливается после сверления отверстий.
Профиль успешно прошел лабораторные испытания нагрузкой в 240 кг, при этом стекло и сам профиль остались неповрежденными. Результаты зафиксированы в протоколе аккредитованным органом.
Уклон вниз для естественного стока воды 0,5 мм, то есть примерно 10 градусов.
В регионах с большим количеством снежных осадков (Мурманск, Норильск, Сахалин, Петропавловск-Камчатский и др.) для создания максимальной жесткости конструкции вместо проставок Фk300-13 можно использовать клинья т100-04 и т100-03, а также проставки т100-18k (9 шт.) и т100-15 (18 шт.). В этом случае проставки т100-15 следует разместить между профилем и стеклом снизу и по бокам стекла.
1. Разметить положение точек крепления. Шаг отверстий в профиле k300-3 для крепления к стене 250 мм;
2. Просверлить отверстия диаметром согласно выбранным анкерам (рекомендован анкер-болт М10х12х150 мм), установить профиль k300-3 и затянуть ключом на 17;
3. Установить стекло в опорные проставки Фk300-13;
4. Вкрутить фиксирующие винты (DIN 7380) Винт М8х40 с предварительно установленными шайбами (DIN 9021) Шайба М8 и втулками k300-16;
5. Установить уплотнительные резинки k300-11-Gx3 на декоративную крышку k300-02;
6. Установить декоративную крышку k300-02;
7. Установить торцевые заглушки k300-04-R SSS и k300-04-L SSS.
Крепежи:
