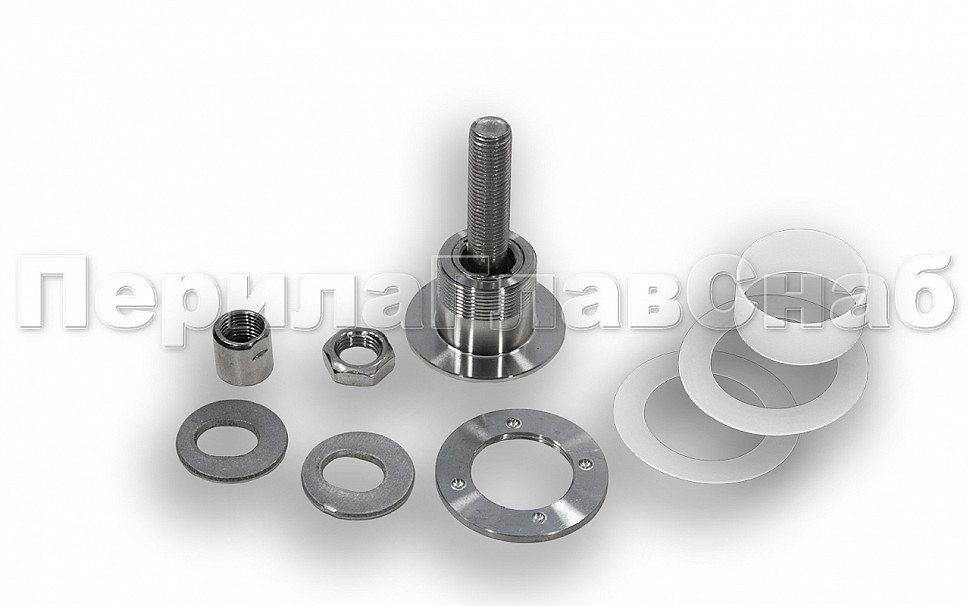

k269 Стеклодержатель (рутель) под стекло толщиной от 16 до 24 мм, полированный (AISI 304)
Технические характеристики
Артикул: k269
Описание:
Способ сборки: Самосбор
Наличие: Много
Поверхность: Полированная
Группа: 06 Стеклодержатели
Назначение: Рутель шарнирный (стеклодержатель) используется при спайдерном остеклении, остеклении фасадов, остеклении вертикальных фасадов, остеклении вентилируемых фасадов, монтаже входных козырьков из стекла, монтаже входных козырьков из поликарбоната. Отверстие в стекле под рутель нужно делать 40мм. Предназначен для стекла или поликарбоната от 16 до 24 мм. Шаг резьбы рутеля 1,5 мм. При желании можно монтировать более тонкое стекло с применением прокладочных элементов. Гарантированно выдерживает нагрузку до 200 килограмм на деталь. Это стандартная нагрузка для стеклопакетов 8+8 и 10+10. Однако в полевых испытаниях стеклодержатель легко справился с 300 килограммами.
Материал: AISI 304. Нержавейка Наружняя
Габариты: шаг резьбы шпильки М14 рутеля - 1,5мм под стекло от 16 до 20 мм (отверстие 40 мм)
Самовывоз
Хотите сами забрать заказ – нет ничего проще:
- Вы можете забрать заказ с понедельника по субботу в удобное для вас время с 9.00 до 18.00
- Ваш заказ будет заранее скомплектован в течение одного дня после оплаты, а документы на отгрузку сформированы
- Наш офис находится рядом со складом (200 метров друг от друга), вы сэкономите время на отгрузке
- Рядом с офисом и складом просторная парковка даже для большегрузного транспорта
- Если у вас нет возможности вывезти трубу длиной 6 метров, мы можем распилить её по вашим размерам
Доставка по Москве и МО
Главные плюсы нашей доставки:
- Наш автопарк оснащен специализированными авто для грузов любых весов и габаритов. Мы доставим Ваш заказ в целости и сохранности.
- Ваш груз доставит штатный экспедитор
- Доставим Ваш заказ в удобное для Вас время
- В пределах МКАД мы доставим ваш груз всего за 3500 рублей (за МКАД 40 руб./км)
- Если сумма Вашего заказа от 120 000 руб. – доставка бесплатно! (в пределах МКАД)
- Оплатить заказ и доставку можно и при отгрузке уже на объекте
Россия и страны СНГ
Мы бесплатно довезем ваш груз до любой транспортной компании, с которой вам удобно сотрудничать.:
- у нас самая быстрая доставка! Отправка груза осуществляется в день поступления оплаты
(ежедневные отгрузки в ТК Деловые Линии, ПЭК, Байкал Сервис, Карго, ПониЭкспресс и др.)
- груз всегда скомплектован заранее и упакован надлежащим образом – мы ведем видеосъемку процесса упаковки и отгрузки заказа, поэтому вы можете быть уверены в полной комплектации вашего заказа.
- доставка фурнитуры и трубы до ТК осуществляется на автомобиле, оснащенном системой «Катюша» для правильной перевозки труб длиной шесть метров.
- ваши отгрузочные документы будут вложены в груз, так что при доставки до ТК они не потеряются
Оплата
По вариантам и способам оплаты мы всегда сможем договориться!
Звоните по телефону 8 (495) 646—14—21 или приезжайте к нам в офис!
Фото товара, упаковки и контроля качества
Дополнительное описание:
Рутель шарнирный (стеклодержатель) для крепления козырьков под стекло 16-24 мм. Шаг резьбы шпильки рутеля 1,5мм.Показать всё Вместе с этим товаром покупают
Показать всё Популярные товары в этой категории
Как крепить?
Для начала необходимо закрепить на стене крепления стена-тяга (k658) и стена рутель (k660), которое будет поддерживать стекло. На стекле закрепляем рутеля (k274) или (k269). К рутелю находящемуся у края закрепляем серьгу (k659). На ванте (k668) фиксируем наконечники (k661). После этого к креплению стена-тяга (k658) закрепляем конструкцию из вантов с наконечниками. И в конце фиксируем стекло с рутелями к (k660) и наконечник (k661) с серьгой (k659).
Важно понимать, что для правильного распределения веса на козырьки с выносом от 1200 мм до 1800 мм расстояние между креплениями по горизонтали не должно превышать 1000 мм.
Где крепить?
Многое зависит от материала стены, на которую вы крепите козырёк. В бетоне – просверливаем отверстие 150-200 мм, заполняем его химическим анкером, фурнитуру крепим на шпильку M16. В полнотелом кирпиче – необходимо просверлить отверстие глубиной 250 мм, затем также используем химический анкер и шпильку M16. В полом кирпиче также сверлим отверстие глубиной 250 мм, только вместо химанкера и шпильки лучше использовать сетчатую гильзу (чулок). Пеноблок и газобетон необходимо стянуть шпилькой насквозь. И не забываем про химакер. Более сложный подход потребуют вентиляционные фасады. Они не предназначены для дополнительного веса. Даже такого незначительного, как навесной козырёк. Поэтому под них, на стену здания необходимо крепить закладные элементы из чёрного металла. И уже сквозь фасад на закладные элементы крепить фурнитуру. В зависимости от того, какой у вас вентиляционный фасад, и из какого материала под ним стена, варианты крепления могут варьироваться бесконечно. Выбор за Вами.
Как собирать?
Тут всё элементарно просто. В заранее заготовленные на стекле отверстия крепим рутель. В местах соединения стёкол, на рутель ставится спайдер. Далее на рутель или установленный поверх спайдер крепится серьга. На уже закреплённые нами в стене крепления тяги монтируем тяги с закрепленными на них наконечниками. Стекло с закрепленными на нем рутелями устанавливается на настенные крепежи за счет фиксатора рутеля. Самые большие нагрузки в конструкции козырька выпадают на стекло, так как напряжение на растяжение для него всегда гораздо критичнее напряжения на сжатие. Мы настоятельно рекомендуем при сборке навесного козырька использовать шарнирный рутель, так как шарнир снимает напряжение со стекла. Таким образом, большую часть нагрузок примет на себя шарнир. Устанавливая козырёк, выбирайте угол наклона в зависимоcти от эстетических предпочтений заказчика. Обычно это 3-5 градусов по отношению к горизонту. Однако следите чтобы угол наклона не превышал возможностей шарнира рутеля. Шарнирное соединение не должно передавать крутящий момент на стекло. Зазор на стыке стёкол оставляйте около 10 мм. В финале монтажа заделывайте его T-образным силиконовым профилем (используйте силикон устойчивый к УФ-излучению) либо заклеивайте герметиком. Зазор между стеклом и стеной тоже не должен превышать 10 мм. Также заделывается силиконовым профилем, реже – герметиком.
Семь раз отмерь!
В креплении навесного козырька важно не ошибиться в расчётах нагрузок, которые будут действовать на конструкцию. Если у Вас есть опасения в возможной ошибке, можете:
Обратиться к нашим специалистам и заказать козырек с установкой.
Приобрести уже готовый «просчитанный» готовый козырек и получить консультацию по его установке.
