k660-16 Крепление рутеля к стене (AISI316)

В наличии

ЦЕНА:

2 374.80 руб./шт

Технические характеристики

Артикул: k660-16

Описание:

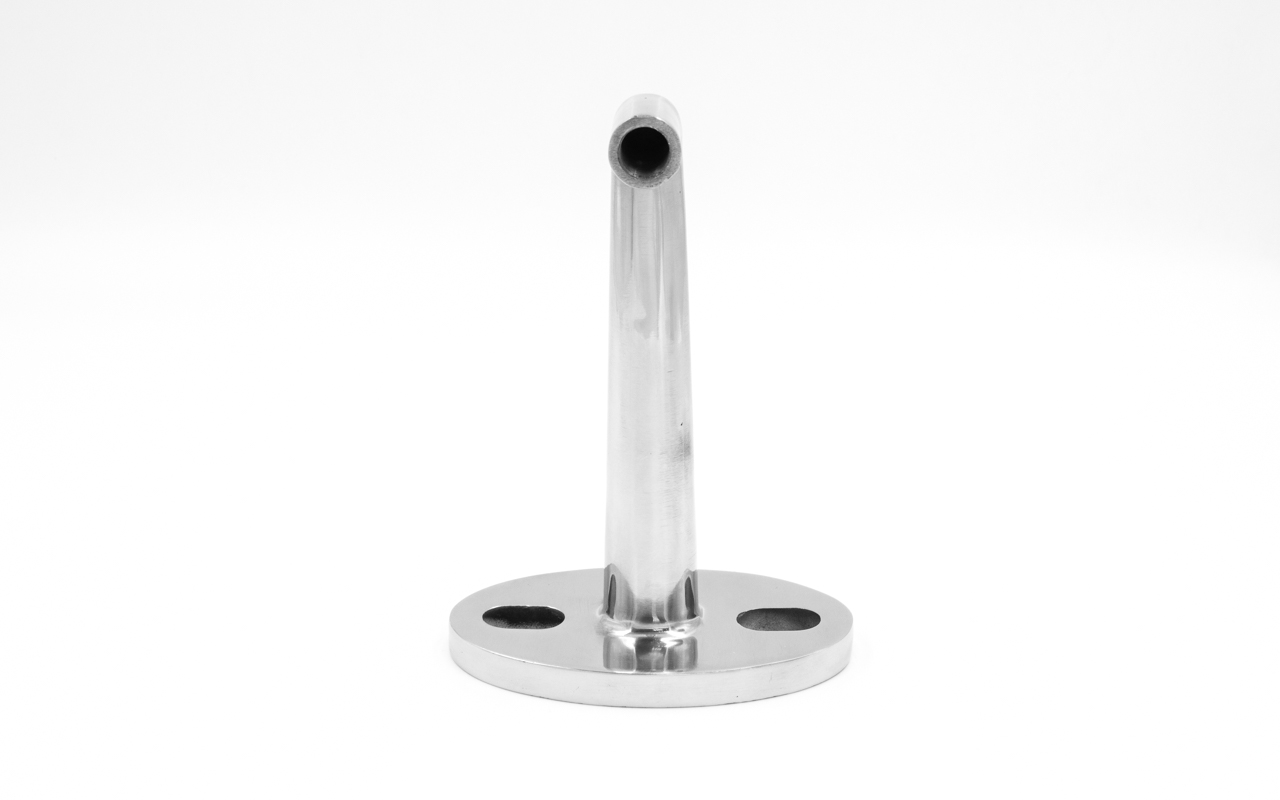

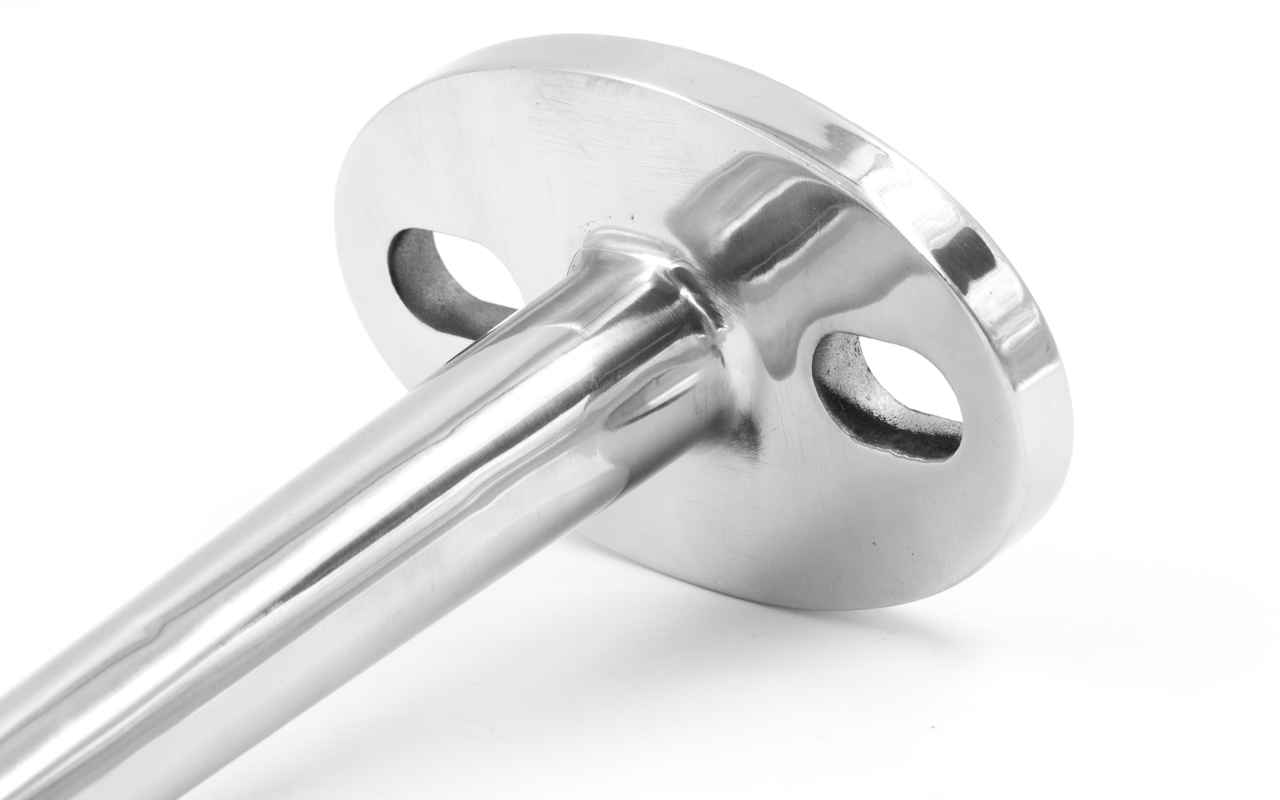

Держатель для подвеса стеклянного козырька (Соединение стена- рутель). Литая, полированная деталь, выполненная из стали AISI 316. Состоит из фланса толщиной 10 мм и шириной 80 мм и дистансера с резьбой М14. Размер дистансера 160 мм от стены до центра отверстия. На основании имеется два овальных крепёжных отверстия размером 16,5 на 25 мм.

Срок поставки: 3-14 дней

Способ сборки: Самосбор

Наличие: Много

Материал: AISI 316. Нержавейка Наружняя

Особенность модели:

Крепление стена-рутель – деталь, которая возьмёт на себя всю тяжесть конструкции козырька. Поэтому следует наиболее ответственно подойти к её выбору и обратить внимание на все её преимущества:

  • Упрощает монтаж. Продолговатые крепёжные отверстия позволяют смещать  точку фиксации детали, за счёт чего значительно упрощают процесс её монтажа. Ослабленная резьба на конце дистансера также упрощает монтаж, сохраняя при этом надёжность крепления.
  • Широкий спектр возможностей.  Данная деталь чаще всего продаётся в комплекте с рутелем. Однако мы специально продаём её отдельно, так как это делает возможности её применения значительно шире. Держатель для подвеса стеклянного козырька  может использоваться как держатель любых навесных конструкций. Например, рекламных.
  • Высокое качество при низкой цене. 316-я марка стали обеспечивает высокую устойчивость к агрессивной внешней среде. При этом позволяет выпускать крепление по вполне приемлемой цене. Отличный внешний  вид детали обеспечивается её высококачественной полировкой.
  • Исключает возможность излома стекла. Конструкция фланца надёжно защищает конструкцию козырька от колебательных нагрузок.

Группа: 25 Светопрозрачные изделия

Назначение: Применяется при монтаже козырьков из стекла, козырьков из поликарбоната, навесов над входом в магазин, козырьков над входом в подвал или над местом курения. Один из самых ответственных элементов крепления козырька. Отвечает за крепление конструкции непосредственно к зданию и несёт на себе весь её вес. Используется с рутелем k274либо другими рутелями с резьбой М14. Выдерживает до 500 кг. В качестве аналога можно рассмотреть комплект k667.

Сборка и установка:

Держатель крепится к стене посредством шпильки. Затем в дистансер держателя вкручивается рутель (предпочтительно k274) и уже на рутель крепится стекло.

Хотите узнать ВСЁ о назначении и применении этой детали? Смотрите наше видео.

Назначение: Применяется при монтаже козырьков из стекла, козырьков из поликарбоната, навесов над входом в магазин, козырьков над входом в подвал или над местом курения. Один из самых ответственных элементов крепления козырька. Отвечает за крепление конструкции непосредственно к зданию и несёт на себе весь её вес. Используется с рутелем k274либо другими рутелями с резьбой М14. Выдерживает до 500 кг. В качестве аналога можно рассмотреть комплект k667.

Сборка и установка:

Держатель крепится к стене посредством шпильки. Затем в дистансер держателя вкручивается рутель (предпочтительно k274) и уже на рутель крепится стекло.

Хотите узнать ВСЁ о назначении и применении этой детали? Смотрите наше видео.

Внимание! Мы торгуем только оптом, минимальный заказ от 2000 рублей!

Самовывоз
Хотите сами забрать заказ – нет ничего проще:
- Вы можете забрать заказ с понедельника по субботу в удобное для вас время с 9.00 до 18.00
- Ваш заказ будет заранее скомплектован в течение одного дня после оплаты, а документы на отгрузку сформированы
- Наш офис находится рядом со складом (200 метров друг от друга), вы сэкономите время на отгрузке
- Рядом с офисом и складом просторная парковка даже для большегрузного транспорта
- Если у вас нет возможности вывезти трубу длиной 6 метров, мы можем распилить её по вашим размерам

Доставка по Москве и МО
Главные плюсы нашей доставки:
- Наш автопарк оснащен специализированными авто для грузов любых весов и габаритов. Мы доставим Ваш заказ в целости и сохранности.
- Ваш груз доставит штатный экспедитор
- Доставим Ваш заказ в удобное для Вас время
- В пределах МКАД мы доставим ваш груз всего за 3500 рублей (за МКАД 40 руб./км)
- Если сумма Вашего заказа от 120 000 руб. – доставка бесплатно! (в пределах МКАД)
- Оплатить заказ и доставку можно и при отгрузке уже на объекте

Россия и страны СНГ
Мы бесплатно довезем ваш груз до любой транспортной компании, с которой вам удобно сотрудничать.:
- у нас самая быстрая доставка! Отправка груза осуществляется в день поступления оплаты
(ежедневные отгрузки в ТК Деловые Линии, ПЭК, Байкал Сервис, Карго, ПониЭкспресс и др.)
- груз всегда скомплектован заранее и упакован надлежащим образом – мы ведем видеосъемку процесса упаковки и отгрузки заказа, поэтому вы можете быть уверены в полной комплектации вашего заказа.
- доставка фурнитуры и трубы до ТК осуществляется на автомобиле, оснащенном системой «Катюша» для правильной перевозки труб длиной шесть метров.
- ваши отгрузочные документы будут вложены в груз, так что при доставки до ТК они не потеряются

Оплата
По вариантам и способам оплаты мы всегда сможем договориться!
Звоните по телефону 8 (495) 646—14—21 или приезжайте к нам в офис!

Фото товара, упаковки и контроля качества

Дополнительное описание:

Посмотрите видео-описание








Как крепить?

Для начала необходимо закрепить на стене крепления стена-тяга (k658) и стена рутель (k660), которое будет поддерживать стекло. На стекле закрепляем рутеля (k274) или (k269). К рутелю находящемуся у края закрепляем серьгу (k659). На ванте (k668) фиксируем наконечники (k661). После этого к креплению стена-тяга (k658) закрепляем конструкцию из вантов с наконечниками. И в конце фиксируем стекло с рутелями к (k660) и наконечник (k661) с серьгой (k659).

Важно понимать, что для правильного распределения веса на козырьки с выносом от 1200 мм до 1800 мм расстояние между креплениями по горизонтали не должно превышать 1000 мм.


Где крепить?

Многое зависит от материала стены, на которую вы крепите козырёк. В бетоне – просверливаем отверстие 150-200 мм, заполняем его химическим анкером, фурнитуру крепим на шпильку M16. В полнотелом кирпиче – необходимо просверлить отверстие глубиной 250 мм, затем также используем химический анкер и шпильку M16. В полом кирпиче также сверлим отверстие глубиной 250 мм, только вместо химанкера и шпильки лучше использовать сетчатую гильзу (чулок). Пеноблок и газобетон необходимо стянуть шпилькой насквозь. И не забываем про химакер. Более сложный подход потребуют вентиляционные фасады. Они не предназначены для дополнительного веса. Даже такого незначительного, как навесной козырёк. Поэтому под них, на стену здания необходимо крепить закладные элементы из чёрного металла. И уже сквозь фасад на закладные элементы крепить фурнитуру. В зависимости от того, какой у вас вентиляционный фасад, и из какого материала под ним стена, варианты крепления могут варьироваться бесконечно. Выбор за Вами.


Как собирать?

Тут всё элементарно просто. В заранее заготовленные на стекле отверстия крепим рутель. В местах соединения стёкол, на рутель ставится спайдер. Далее на рутель или установленный поверх спайдер крепится серьга. На уже закреплённые нами в стене крепления тяги монтируем тяги с закрепленными на них наконечниками. Стекло с закрепленными на нем рутелями устанавливается на настенные крепежи за счет фиксатора рутеля. Самые большие нагрузки в конструкции козырька выпадают на стекло, так как напряжение на растяжение для него всегда гораздо критичнее напряжения на сжатие. Мы настоятельно рекомендуем при сборке навесного козырька использовать шарнирный рутель, так как шарнир снимает напряжение со стекла. Таким образом, большую часть нагрузок примет на себя шарнир. Устанавливая козырёк, выбирайте угол наклона в зависимоcти от эстетических предпочтений заказчика. Обычно это 3-5 градусов по отношению к горизонту. Однако следите чтобы угол наклона не превышал возможностей шарнира рутеля. Шарнирное соединение не должно передавать крутящий момент на стекло. Зазор на стыке стёкол оставляйте около 10 мм. В финале монтажа заделывайте его T-образным силиконовым профилем (используйте силикон устойчивый к УФ-излучению) либо заклеивайте герметиком. Зазор между стеклом и стеной тоже не должен превышать 10 мм. Также заделывается силиконовым профилем, реже – герметиком.




Семь раз отмерь!

В креплении навесного козырька важно не ошибиться в расчётах нагрузок, которые будут действовать на конструкцию. Если у Вас есть опасения в возможной ошибке, можете:

Обратиться к нашим специалистам и заказать козырек с установкой.

Приобрести уже готовый «просчитанный» готовый козырек и получить консультацию по его установке.
